Questão 3041203

Engenharia Civil · 2025

Questão

ID 3041203

Disciplina: Engenharia Civil

Assuntos: NBR 9050 – Acessibilidade a Edificações, Mobiliário, Espaços e Equipamentos Urbanos

Ano: 2025 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Secretaria de Estado da Educação do Piauí

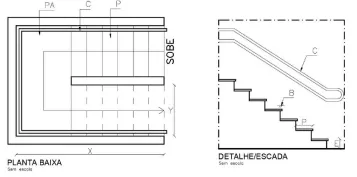

o projeto de uma escola, um arquiteto precisava dimensionar uma escada que fosse confortável e estivesse de acordo com a NBR 9050/2021. Não se trata de escada de saída de emergência. Para isso havia uma área destinada à circulação vertical (caixa de escada) representada nos croquis a seguir, na qual sabe-se que:

X = comprimento (a ser definido)

Y = largura PA = patamar

PE = pé esquerdo (2,80 m)

E = espelho

P = piso

B = bocel

C = corrimão

Com os dados apresentados, qual opção de dimensionamento seria a mais adequada?

Alternativa A:
\(P = 32 cm; E = 17 cm; PA = 120 cm; Y = 1{,}20 m; B \leq 1{,}5 cm; C = 90 cm e 72 cm.\)
Alternativa B:
\(P = 29 cm; E = 17{,}5 cm; PA = 100 cm; Y = 1{,}00 m; B \geq 1{,}5 cm; C = 90 cm e 72 cm.\)
Alternativa C:
\(P = 28 cm; E = 16 cm; PA = 120 cm; Y = 1{,}20 m; B \leq 1{,}5 cm; C = 92 cm e 70 cm.\)
Alternativa D:
\(P = 31 cm; E = 18 cm; PA = 120 cm; Y = 1{,}20 m; B \leq 1{,}5 cm; C = 90 cm e 72 cm.\)
Alternativa E:
\(P = 29 cm; E = 17{,}5 cm; PA = 120 cm; Y = 1{,}20 m; B \leq 1{,}5 cm; C = 92 cm e 70 cm.\)
