Questão 2993930 de Conhecimentos de Nicho ou de Profissões Liberais - VUNESP 2025

Questão

ID 2993930

Disciplina: Conhecimentos de Nicho ou de Profissões Liberais

Assunto: Fresador Mecânico

Ano: 2025 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual Paulista

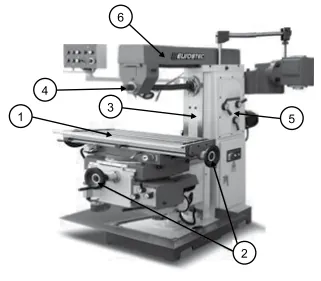

A fresadora universal é uma máquina-ferramenta bastante utilizada na usinagem de peças metálicas e, para operá-la corretamente, é fundamental conhecer seus componentes principais. Analise a figura a seguir:

Assinale a alternativa que relaciona corretamente todas as nomenclaturas às respectivas partes básicas indicadas numericamente na imagem.

Alternativa A:
1 – Mesa; 2 – Volantes para movimentação da mesa no eixo X e da sela no eixo Y; 3 – Coluna; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Torpedo.
Alternativa B:
1 – Mesa; 2 – Volantes para movimentação da sela no eixo X e da mesa no eixo Y; 3 – Torpedo; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Console.
Alternativa C:
1 – Sela; 2 – Volantes para movimentação da mesa no eixo X e do console no eixo Z; 3 – Coluna; 4 – Cabeçote para fresa de topo; 5 – Sistema de transmissão; 6 – Torpedo.
Alternativa D:
1 – Console; 2 – Volantes para movimentação do console no eixo X e da mesa no eixo Y; 3 – Coluna; 4 – Cabeçote para fresa de topo; 5 – Sistema de transmissão; 6 – Mesa.
Alternativa E:
1 – Torpedo; 2 – Volantes para movimentação do torpedo no eixo X e do console no eixo Z; 3 – Coluna; 4 – Eixo árvore (horizontal); 5 – Sistema de transmissão; 6 – Mesa.
