Questão 2987777 de Conhecimentos de Nicho ou de Profissões Liberais - FGV 2026

Questão

ID 2987777

Disciplina: Conhecimentos de Nicho ou de Profissões Liberais

Assunto: Técnico de Som

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa de Goiás

Durante a montagem de um sistema de sonorização de pequeno porte para um evento corporativo, um assistente realizou o cabeamento entre a mesa de som, o amplificador de potência e as caixas acústicas passivas. Antes de ligar o sistema à energia elétrica, o técnico responsável revisa as conexões realizadas.

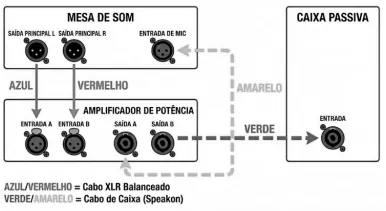

Observe atentamente a imagem que diagrama as conexões feitas pelo assistente:

Com base na análise do fluxo de sinal e dos níveis de tensão operacional dos equipamentos de áudio representados na imagem, a avaliação técnica correta sobre a montagem é que

Alternativa A:
há um erro crítico na conexão simultânea das saídas L e R da mesa às entradas A e B do amplificador, pois isso cria um loop de impedância.
Alternativa B:
o sistema está configurado em mono, pois apenas uma caixa acústica está conectada corretamente ao amplificador.
Alternativa C:
há um erro de impedância, pois cabos Speakon não devem ser usados simultaneamente com cabos XLR no mesmo amplificador.
Alternativa D:
existe uma conexão incorreta gravíssima, onde um sinal de nível de potência está sendo enviado para uma entrada de nível de microfone, o que danificará a mesa de som ao ser ligado.
Alternativa E:
os cabos azul e vermelho (XLR) são inadequados para conectar a mesa ao amplificador, pois são finos demais para suportar a corrente elétrica enviada pela mesa, devendo ser substituídos por cabos Speakon.
