Questão
ID 2931123Disciplina: Raciocínio Lógico
Assunto: Planificação de Sólidos e Projeções de Objetos Tridimensionais
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
A representação de objetos em desenho técnico e projetivo efetua-se por meio de um sistema apropriado de projeções. A representação deve ser clara e simples, de forma que seja facilmente compreendida por quem irá utilizá-la.

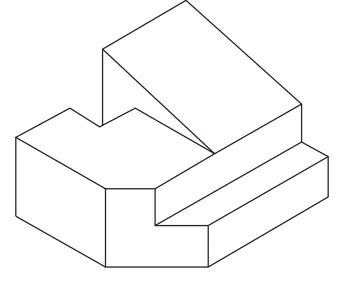

Nesse contexto, observe a imagem a seguir.

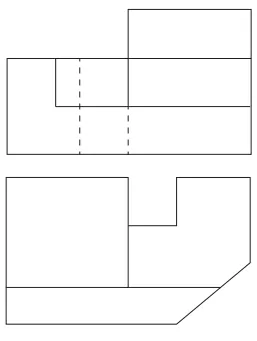

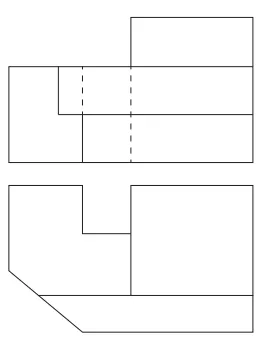

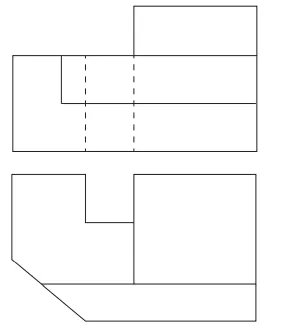

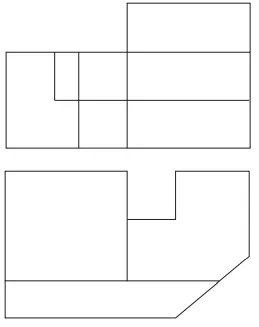

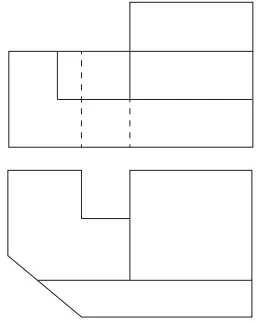

Considerando a imagem apresentada, assinale a opção que indica corretamente as projeções ortogonais que representam, respectivamente, as vistas frontal e superior dessa figura.
