Questão 2931020

Um engenheiro projetou um novo sistema de sensoriamento de temperatura para a linha de produção de uma fábrica. No circuito eletrônico projetado, mostrado na figura a seguir, um sensor, baseado no detector resistivo de temperatura (RTD), foi escolhido e ligado a uma ponte de Wheatstone por meio dos resistores R₂, R₃ e R₄. Acerca desse projeto, tem-se as seguintes informações: a ponte é ligada a uma fonte de alimentação de 12 V; uma tensão V0 é medida na saída da ponte quando o circuito é exposto a uma variação de temperatura; e o RTD apresenta uma resistência de 100 ohms a 0 °C com coeficiente térmico de + 0,4 ohm/°C.

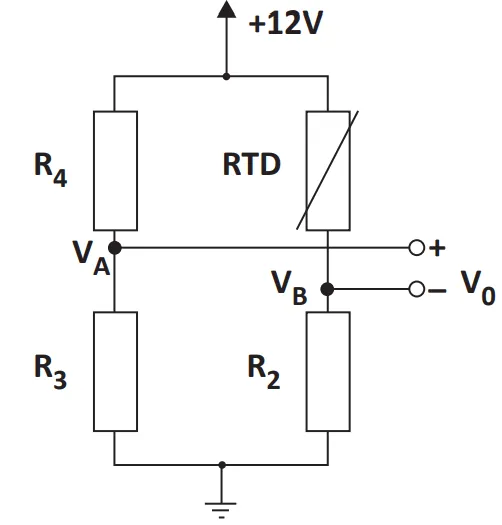

Circuito eletrônico projetado

Com base nos dados apresentados, considerando R₂ = R₃ = R₄ = 100 ohms, avalie as afirmações a seguir.

I. Quando V₀ = +1 V, a temperatura medida pelo circuito é de 100 °C.

II. Quando o valor do RTD for igual a 100 ohms, a ponte estará em equilíbrio.

III. Quando V₀ = 0 V, o valor do RTD também é igual a zero.

IV. A sensibilidade do RTD na ponte depende dos resistores R₂, R₃ e R₄.

É correto apenas o que se afirma em
