Questão
ID 2930946Disciplina: Engenharia Civil
Assunto: Vigas
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
A flexão ocorre na grande maioria das estruturas e máquinas existentes, sendo que a demanda da sociedade em projetar equipamentos com menor custo e segurança faz com que o projetista analise todos os elementos estruturais, garantindo que os pontos mais críticos da seção mais crítica sejam avaliados. Para isso, é necessário o conhecimento dos esforços internos das estruturas, os quais, no caso de estruturas planas, são momento fletor, força cortante e força normal axial.

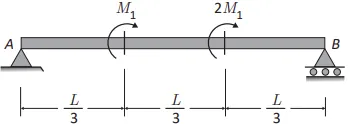

A figura a seguir representa um elemento de máquina sujeito à aplicação de momentos em dois pontos específicos.
GERE, J. M. Mecânica dos Materiais, 5. ed. São Paulo: Cengage Learning, 2013 (adaptado).
Considerando as informações apresentadas, avalie as afirmações a seguir.
I. A soma das reações em A e B são nulas.
II. A reação em B tem módulo de 3M1/L.
III. O momento fletor máximo tem módulo 3M1.
IV. A força cortante máxima tem módulo (3/2)M1/L.
É correto apenas o que se afirma em
