Questão 2930937

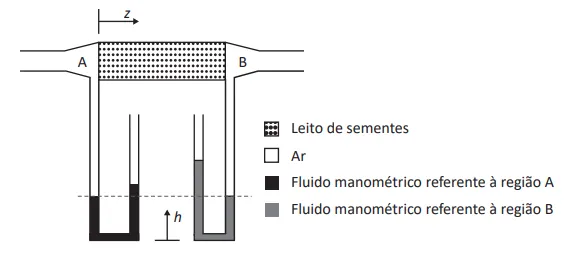

Para a análise da figura apresentada a seguir, considere um leito de sementes de soja, recém-chegadas do campo que começa a ser percolado por ar seco e quente. De acordo com a conveniência do engenheiro, o ar seco pode ser alimentado no secador isotérmico pela região A ou B. A cada uma das extremidades do leito de soja, está conectado um manômetro de tubo em U com a extremidade oposta aberta à atmosfera. Considere que a densidade do fluido do manômetro conectado à região A corresponde ao dobro da densidade do fluido do manômetro conectado à região B. Considere, ainda, que a altura do fluido no manômetro da região B corresponde ao triplo da verificada no manômetro da região A.

De acordo com o esquema e as informações apresentados, assinale a opção correta.
