Questão 2930650

A comunicação visual de um projeto de interiores deve representar a organização espacial dos seus elementos materiais. Esse processo gráfico e criativo permite a compreensão do todo para fins de execução, o que requer refinados níveis de detalhamento técnico, funcional e de especificação de materiais.

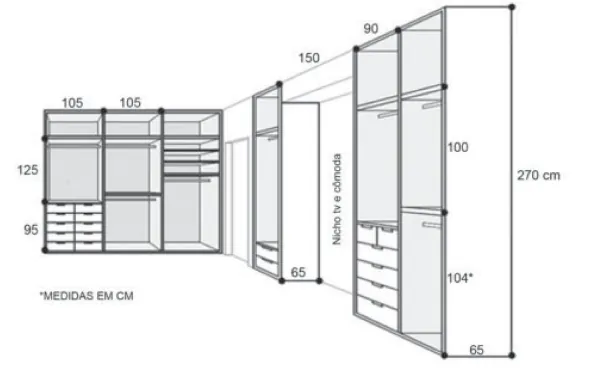

A figura a seguir apresenta um projeto de armários embutidos.

Disponível em: https://3.bp.blogspot.com/. Acesso em: 16 jul. 2018 (adaptado).

Considerando as informações do texto e da figura, avalie as afirmações a seguir.

I. A partir da figura não é possível afirmar que as profundidades dos armários são uniformes.

Il. O projeto dos armários embutidos está representado em escala gráfica.

III. No projeto apresentado, utilizou-se um método de desenho técnico com vistas ortogonais, concebido em meio digital.

IV. A figura apresentada permite concluir que as cotas foram suficientes para a execução do projeto, prescindindo-se das linhas auxiliares.

É correto apenas o que se afirma em
