Questão
ID 2930209Disciplina: Tecnologia da Informação
Assunto: Diagramas Estruturais
Ano: 2021 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Uma fundação municipal de arte e cultura oferece cursos para crianças e adolescentes de até 16 anos. Os registros de matrículas são realizados em uma planilha eletrônica ilustrada a seguir, o que dificulta bastante o controle dos dados frente ao número expressivo de estudantes, muitos dos quais solicitam matrícula em mais de um curso. A administração da fundação, então, solicitou o desenvolvimento de um programa para facilitar o registro e a consulta desses dados, incluindo-se a data de efetivação de cada matrícula, para fins de controles específicos da secretaria.
NÚMERO | NOME ESTUDANTE | DATA NASC. | NOME RESPONSÁVEL | CONTATOS | CURSO | HORÁRIO | PROFESSOR(A) |
10 | Ada Lovelace | 10/12/2009 | Charles Babbage | (99)99999-0101 charles@ babbage.com | Violão Básico Desenho | 9h - 10h (ter - qui) 10h - 11h (seg - qua) | Dennis Ritchie John Backus |
11 | Ole-Johan Dahl | 12/10/2008 | Kristen Nygaard | - | Desenho | 9h - 10h (seg - qua) | Mary Keller |
12 | Grace Hopper | 09/12/2010 | Howard Aiken | (99)99999-0091 (99)99999-0095 | Balé | 8h - 10h(sex) | Hedy Lamarr |
13 | Alan Turing | 23/06/2009 | Joan Clarke | (99)99999-0231 | Desenho Violão Básico | 9h - 10h (seg - qua) 9h - 10h (ter - qui) | Mary Keller Dennis Ritchie |
14 | Dorothy Vaughan | 20/09/2009 | Katherine Johnson | (99)99999-0201 | Balé | 8h - 10h(sex) | Hedy Lamarr |
... | ... | ... | ... | ... | ... | ... | ... |
A equipe de desenvolvimento de softwares da prefeitura, após uma breve entrevista com a administração da fundação e de posse da planilha eletrônica, modelou um Diagrama de Classes como parte da especificação dos requisitos do sistema.

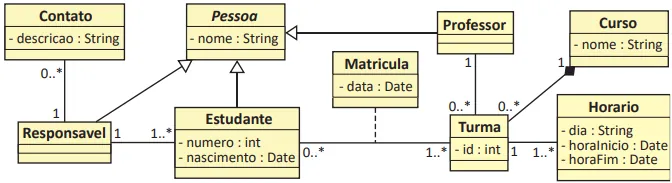

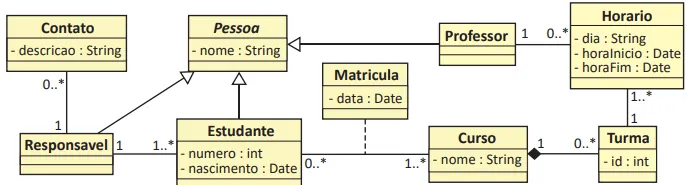

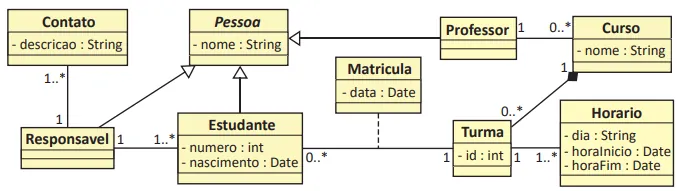

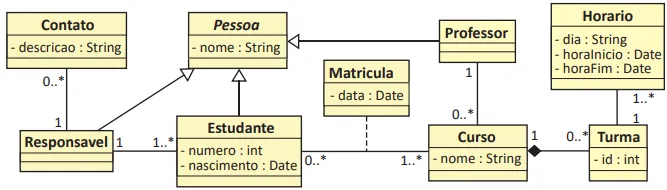

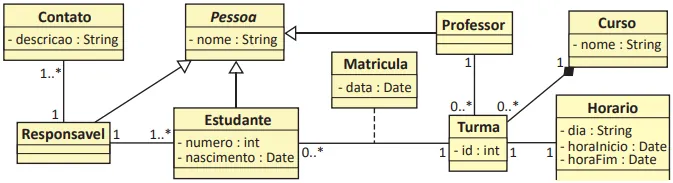

Considerando o cenário descrito, assinale a opção a seguir que exibe o Diagrama de Classes modelado corretamente pela equipe de desenvolvimento.
