Questão
ID 2910491Disciplina: Arquitetura
Assunto: Instalações Elétricas
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgotos

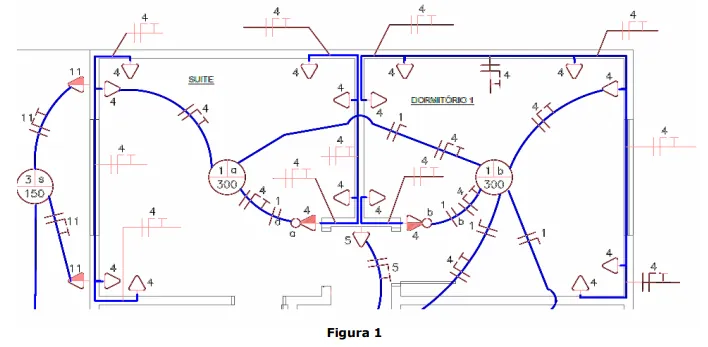

Considerando o diagrama unifilar da Figura 1 abaixo, que representa um segmento de uma instalação, analise as assertivas a seguir:
I. Não existem condutores de terra no segmento apresentado da instalação.
II. Ao todo, considerando área dos aposentos e área externa, existem 4 circuitos no segmento apresentado da instalação.
III. O circuito 1 é de iluminação.
IV. O circuito 5 fornece energia para todas as tomadas do dormitório.
Quais estão corretas?
