Questão
ID 2901888Disciplina: Engenharia Civil
Assunto: Planimetria e Altimetria
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Água e Esgotos da Paraíba

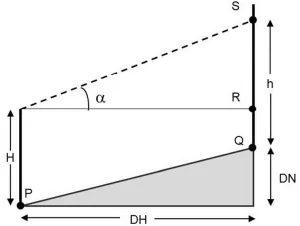

A figura a seguir ilustra, sem controle de escala, um levantamento topográfico em um terreno hipotético envolvendo um teodolito localizado no ponto P e uma mira localizada no ponto Q. Na figura, H = 1,5 m é a altura do teodolito; h = 2,5 m é a leitura na mira; DH = 6 m é a distância horizontal entre o teodolito e a mira; e tan (a) = 0,2.
De acordo com as informações apresentadas, o desnível, DN, é igual a
