Questão 2860704

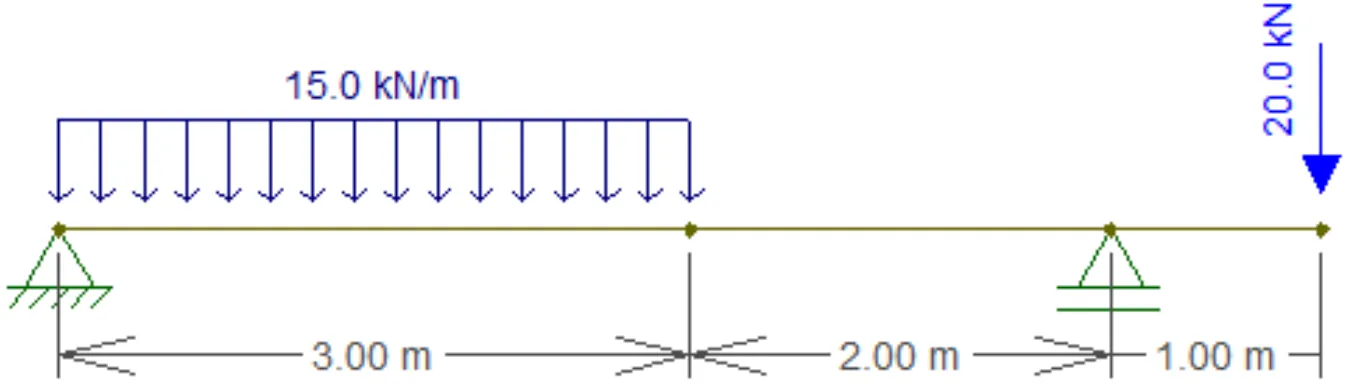

Na viga ilustrada na Figura 2 abaixo, há um carregamento distribuído de 15 kN/m e um carregamento pontual de 20 kN. Em relação aos esforços internos, assinale a alternativa que apresenta, correta e respectivamente, o esforço cortante e o momento fletor na posição x = 5 metros, contados a partir do apoio da esquerda (exatamente em cima do apoio da direita).

Figura 2
