A figura a seguir ilustra o diagrama vertical da instalação hidráulica de uma residência. Aparelho Legenda Peso Lavatório Lv 0,5 Chuveiro Ch 0,5 Ducha higiênica D 0,1 Vaso sanitário (válvula) VS 40 Vaso sanitário (caixa) VSC 0,3 Banheira B 1,0 Tanque T 1,0 Pia P 0,7 Soma dos pesos Diâmetro 0,1 a 0,4 15 mm 0,5 a 3,3 20 mm 3,4 a 14,7 25 mm 14,8 a 45,0 32 mm 45,0 a 108,0 40 mm Considerando as tabelas indicadas, o diâmetro das colunas AF1, AF2, AF3, AF4 e AF5 na saída do barrilete valem respectivamente:

15 mm, 15 mm, 20 mm, 32 mm e 32 mm

15 mm, 15 mm, 25 mm, 40 mm e 40 mm

20 mm, 20 mm, 20 mm, 32 mm e 32 mm

20 mm, 20 mm, 25 mm, 40 mm e 40 mm

Questão 2809931

Engenharia Civil · 2023

ID 2809931

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Água Fria

Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Serviço Autônomo de Água e Esgoto de Lucas do Rio Verde

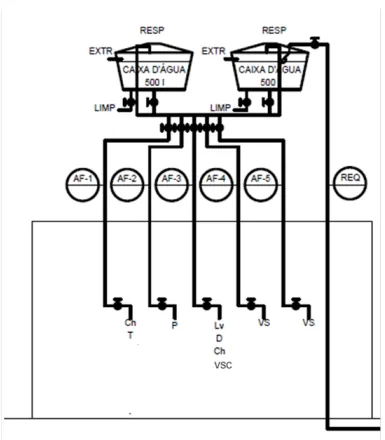

A figura a seguir ilustra o diagrama vertical da instalação hidráulica de uma residência.

Considerando as tabelas indicadas, o diâmetro das colunas AF1, AF2, AF3, AF4 e AF5 na saída do barrilete valem respectivamente:
