Questão
ID 2804359Disciplina: Engenharia Civil
Assunto: Concreto Armado
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgoto de Novo Hamburgo - Comusa
Para responder às questões 33 a 35, analise a Figura 1 abaixo.

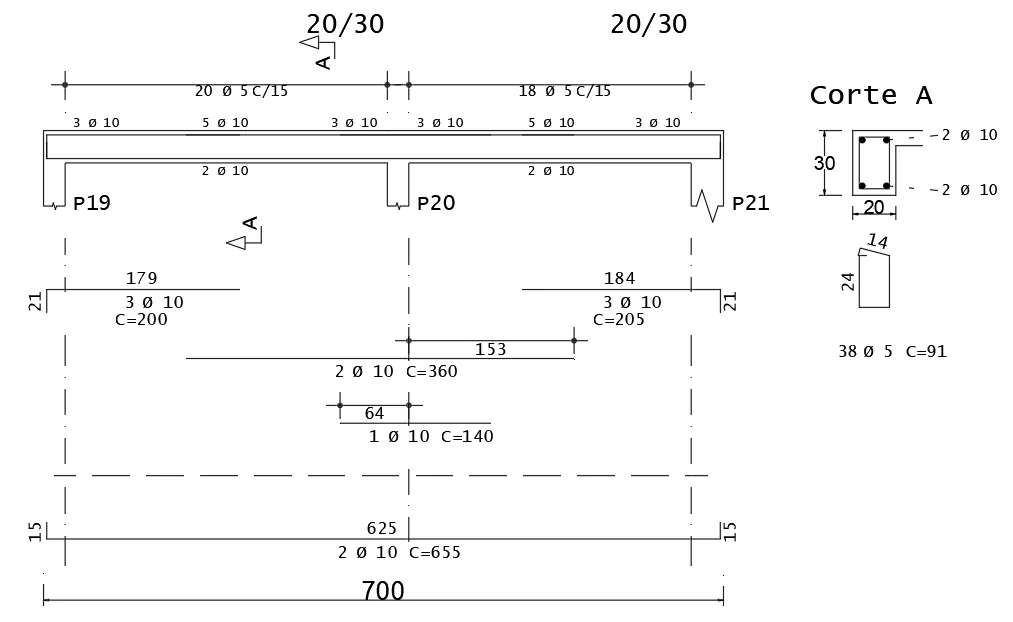

Figura 1 – Detalhamento estrutural de uma viga de concreto armado
(medidas em cm, bitolas em mm)
Considerando a viga ilustrada na Figura 1, assinale a alternativa que apresenta o volume de concreto necessário para fazer sua concretagem. Considere apenas o volume da viga, desconsiderando eventuais perdas e volumes para lajes adjacentes e pilares.
