Questão 2801965

Para responder às questões 21 a 24, considere a Figura 1 abaixo. A Figura 1 ilustra o modelo estrutural de uma viga que será submetida a um ensaio experimental para definir a resistência à tração na flexão de um determinado material. Sabendo que a viga apresenta um apoio de 2º gênero no ponto A e um apoio de 1º gênero no ponto B, responda às questões.

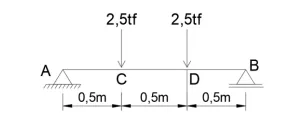

Figura 1 – Representação de uma viga biapoiada

Caso a seção transversal da viga apresentada na Figura 1 seja de 15 cm x 40 cm, assinale a alternativa que apresenta a tensão de cisalhamento máxima que ocorrerá ao longo do eixo neutro. Considere que a aceleração da gravidade seja de 10 m/s².
