Questão 2801930

Para responder às questões 21 a 24, considere a Figura 1 abaixo. A Figura 1 ilustra o modelo estrutural de uma viga que será submetida a um ensaio experimental para definir a resistência à tração na flexão de um determinado material. Sabendo que a viga apresenta um apoio de 2º gênero no ponto A e um apoio de 1º gênero no ponto B, responda às questões.

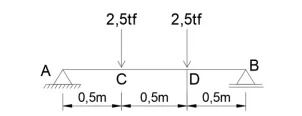

Figura 1 – Representação de uma viga biapoiada

Sobre as características do modelo estrutural apresentado na Figura 1, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) O cisalhamento máximo apresentado no diagrama de esforços internos é 5 tf.

( ) A deflexão máxima da curva da linha elástica ocorrerá no centro da viga, ou seja, a 0,75 metro do ponto A.

( ) A inclinação da curva da linha elástica será zero no centro da viga, ou seja, a 0,75 metro do ponto A.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
