Questão 2801564

Para responder às questões 21 a 24, considere a Figura 1, que representa uma viga engastada em balanço com um carregamento distribuído de 0,5 kN/m em todo seu comprimento e um carregamento pontual em sua extremidade (ponto B) de 2 kN.

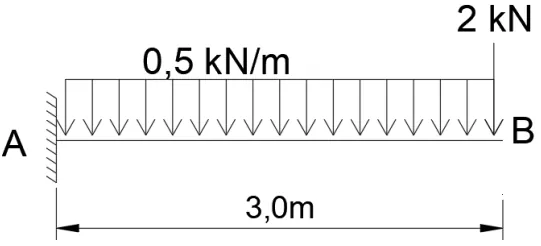

Figura 1 – Representação de uma viga engastada em balanço

Sobre os esforços internos da estrutura ilustrada na Figura 1, assinale a alternativa que apresenta a intensidade aproximada do esforço de momento fletor no ponto central da viga (posicionado a 1,5 metro do ponto A). Considere como positivo o momento que gera tração nas fibras inferiores e compressão nas fibras superiores da viga.
