Questão 2801553

Para responder às questões 21 a 24, considere a Figura 1, que representa uma viga engastada em balanço com um carregamento distribuído de 0,5 kN/m em todo seu comprimento e um carregamento pontual em sua extremidade (ponto B) de 2 kN.

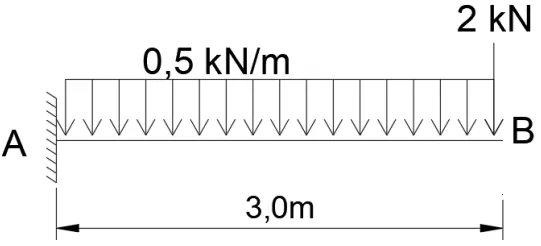

Figura 1 – Representação de uma viga engastada em balanço

Supondo que a viga ilustrada na Figura 1 tenha 12 cm de base por 10 cm de altura e que seja homogênea e simétrica, assinale a alternativa que apresenta a tensão de flexão máxima de tração.
