Questão 2786098

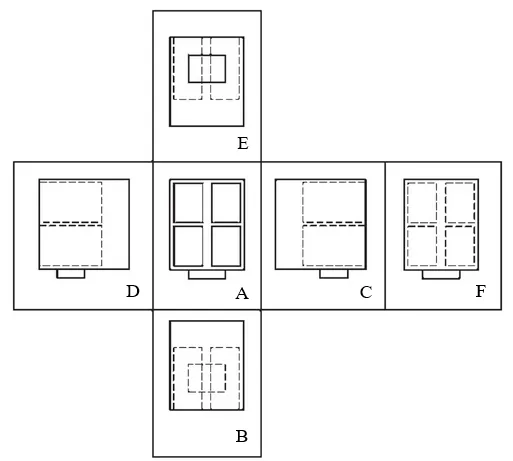

A figura a seguir demonstra as representações ortográficas que compreendem o arranjo, em torno da vista principal de um objeto e de todas as outras cinco vistas desse objeto.

Com base na figura, avalie as seguintes afirmações:

I - A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.

II - B: vista inferior, que deve ser posicionada acima da vista frontal.

III - C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.

IV - D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.

V - E: vista superior, que deve ser posicionada abaixo da vista frontal.

VI - F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D (posição mais conveniente).

É incorreto o que se afirma em:
