Questão 2784864 de Engenharia Civil - Instituto Consulplan 2023

Questão

ID 2784864

Disciplina: Engenharia Civil

Assunto: Planimetria e Altimetria

Ano: 2023 Banca: Instituto Consulplan Órgão: Prefeitura Municipal de Nova Friburgo

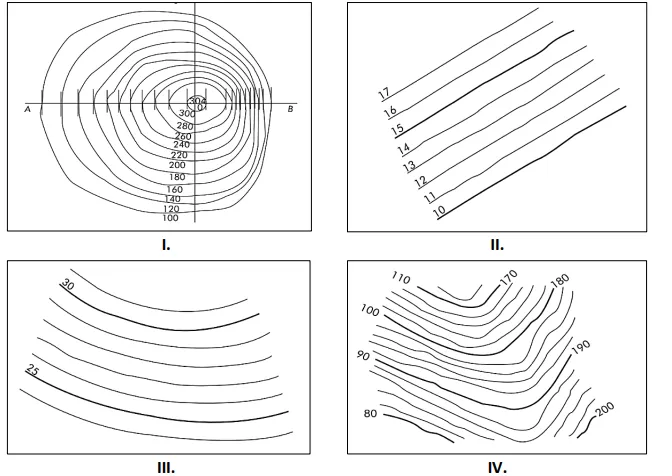

As curvas de nível são linhas que ligam pontos, na superfície do terreno e que apresentam a mesma cota vertical, sendo uma forma gráfica de importância em diversas áreas de aplicação, como na construção civil, agricultura, dentre outras. Em relação às curvas de nível, observe as ilustrações de diferentes curvas de nível nas plantas presentes na Tabela 1.

Tabela 1: Diferentes formas de representação de curvas de nível em planta com cotas em metros.

(BORGES, Alberto de C. Topografia. 2nd edição. Editora Blucher, 2013.)

Em relação às figuras apresentadas na Tabela 1, assinale a afirmativa que explica corretamente cada planta de curva de nível.

Alternativa A:
A planta mostrada na figura III representa um terreno em curva e inclinação uniforme, com um intervalo constante entre as curvas de nível de 1 m.
Alternativa B:
A planta mostrada na figura I representa um terreno com elevação em aclive constante e linear, com um intervalo constante entre as curvas de nível de 22 m.
Alternativa C:
A planta mostrada na figura II representa um terreno inclinado de elevação acidentada e não uniforme, com um intervalo constante entre as curvas de nível de 1 m.
Alternativa D:
A planta mostrada na figura IV representa um terreno com dois detalhes topográficos; no caso das cotas da esquerda (110, 100, 90 e 80) tem-se uma grota, enquanto nas cotas da direita (200, 190, 180, 170) tem-se um espigão.
