Questão
ID 2760441Disciplina: Engenharia Civil
Assunto: Método do Caminho Crítico
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Controladoria-Geral do Estado de Santa Catarina

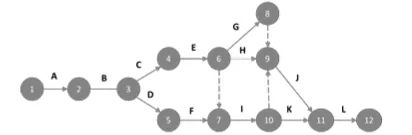

Avalie a rede PERT mostrada na figura a seguir, em que os arcos com traço contínuo indicam as atividades e os círculos indicam os estágios em que uma obra se encontra. Os arcos pontilhados mostram relações de dependência entre os estágios.
A tabela a seguir descreve as atividades e o tempo previsto para realizá-las.
Atividade | Duração | Atividade | Duração |
A- Preparo do local | 2 | G- Inst.Elétricas | 3 |
B- Fundações | 4 | H-Inst.Hidráulicas | 4 |
C- Alvernaria | 4 | I- Carpintaria | 6 |
D- Esgotos | 1 | J- Pintura interna | 8 |
E-Telhado | 5 | K-Pintura Externa | 2 |
F-Piso | 1 | L- Limpeza | 1 |
Fonte: adaptado de https://www.guiadaengenharia.com/diagramas-redes-elementos/
Considerando que todas as demais atividades irão durar o tempo previsto, o máximo atraso que a atividade F (execução de piso) pode sofrer sem comprometer o prazo para término da obra, em unidades de tempo, é de
