Questão
ID 2760429Disciplina: Engenharia Civil
Assunto: Instalações Prediais de Esgoto
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Controladoria-Geral do Estado de Santa Catarina

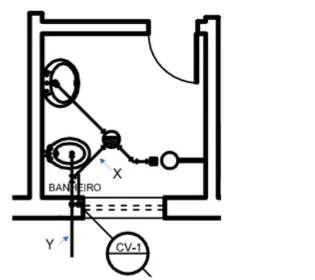

A figura a seguir apresenta parte da instalação hidrossanitária de uma residência unifamiliar com 1 pavimento.
Tabela 1
APARELHO | UHC |
Lavatório | 1,0 |
Chuveiro | 2,0 |
Vaso sanitário | 6,0 |
Tabela 2
SOMA DE UHC | DIÂMETRO |
0 a 3,0 (inclusive) | 40 mm |
3,0 a 6,0 (inclusive) | 50 mm |
6,0 a 20,0 (inclusive) | 75 mm |
20,0 a 160 (inclusive) | 100 mm |
Nessa instalação, supondo que o ramal de descarga do vaso sanitário não pode ser reduzido, os diâmetros das tubulações X e Y são dados, respectivamente, por
