Questão 2751088

Engenharia Civil · 2022

Questão

ID 2751088

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2022 Banca: UNIOESTE - Universidade Estadual do Oeste do Paraná Órgão: Prefeitura Municipal de Ramilândia

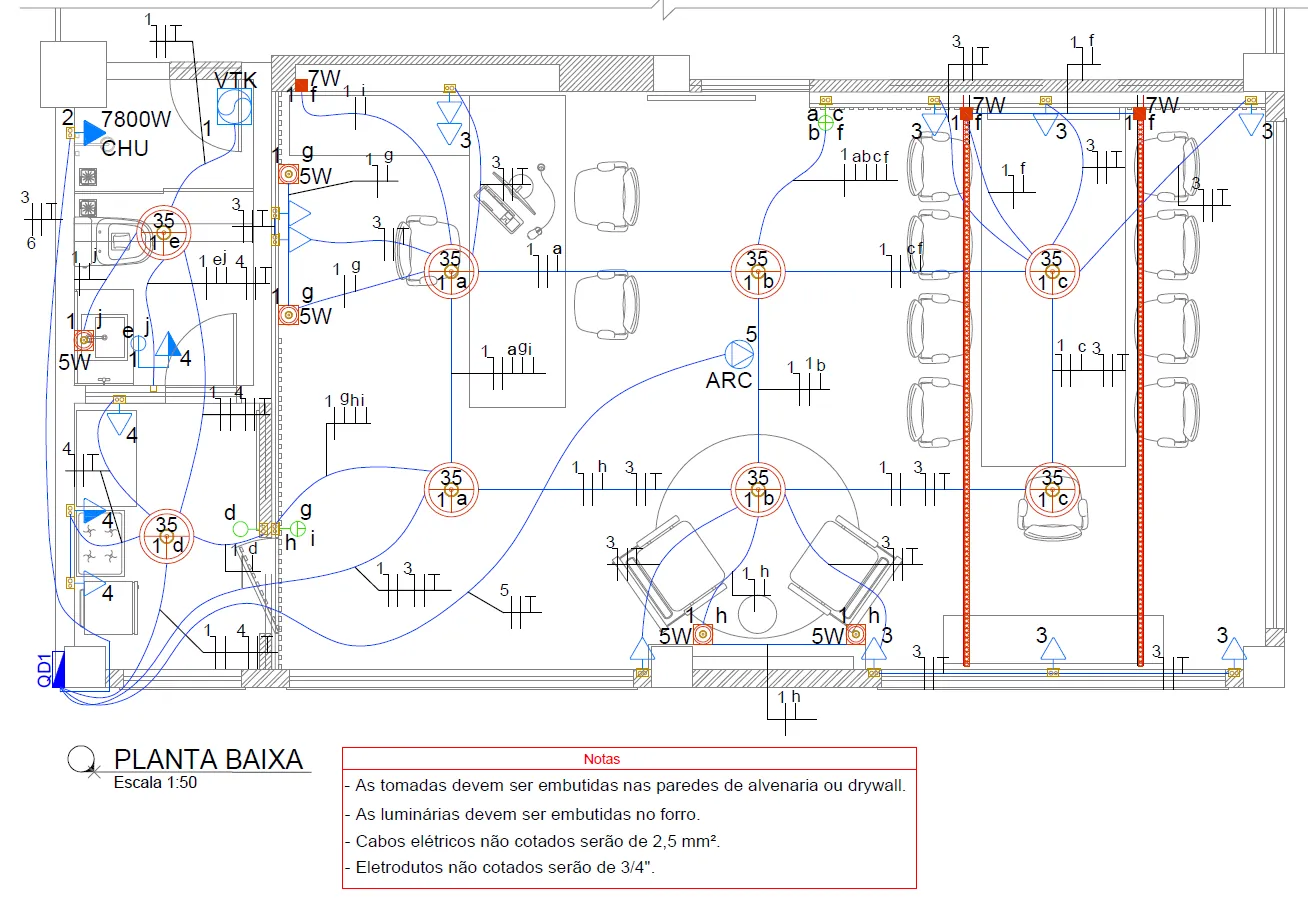

O projeto elétrico é o conjunto de todas as informações necessárias para a realização das instalações elétricas de uma edificação, tais como cálculos, desenhos, gráficos, materiais referentes a um sistema ou equipamento elétrico, baseado em normas técnicas. Trata-se de um projeto complementar, no qual são planejados cada detalhe de utilização de energia elétrica, a fim de garantir segurança e o funcionamento adequado das instalações, bem como evitar o superdimensionamento e desperdício de materiais. A figura a seguir representa o projeto elétrico de uma edificação.

Com relação à figura anterior, é INCORRETO afirmar:

Alternativa A:
As luminárias deverão ser embutidas no forro e possuirão potências de 35W, 7W e 5W.
Alternativa B:
O circuito de alimentação do chuveiro possui cabeamento de 6mm² e foi projetado para a potência máxima de 7,8kW.
Alternativa C:
O circuito nº 3 foi dimensionado para alimentação de todas as tomadas do projeto por meio de cabeamento de 4mm².
Alternativa D:
Todos os eletrodutos do projeto possuem diâmetro de 3/4".
Alternativa E:
O circuito nº 5 que alimenta o equipamento de ar-condicionado é composto por duas fases e um aterramento.
