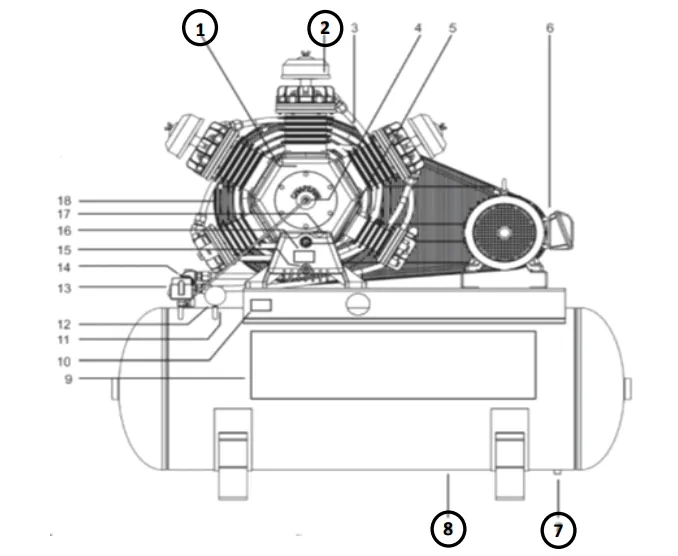

Considerando o diagrama do compressor de ar abaixo, identifique os componentes destacados pelos números 1, 2, 7 e 8, respectivamente.

Alternativa A:
1 – Compressor; 2 – Filtro de Ar; 7 – Válvula de dreno; 8 – Reservatório de ar.
Alternativa B:
1 – Válvula de alívio; 2 – Cabeçote; 7 – Janela de inspeção; 8 – Casco.
Alternativa C:
1 – Válvula de dreno; 2 – Filtro de Ar; 7 – Botoeira de comando; 8 – Carcaça.
Alternativa D:
1 – Válvula de dreno; 2 – Botoeira de comando; 7- Parafuso de retenção; 8 – Reservatório primário.
Alternativa E:
1 – Estrutura superior; 2 – Respiro; 7 – Válvula de alívio de pressão; 8 – Reservatório primário.
