Questão 2688934

Engenharia Civil · 2024

Questão

ID 2688934

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2024 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Prefeitura Municipal de Almirante Tamandaré

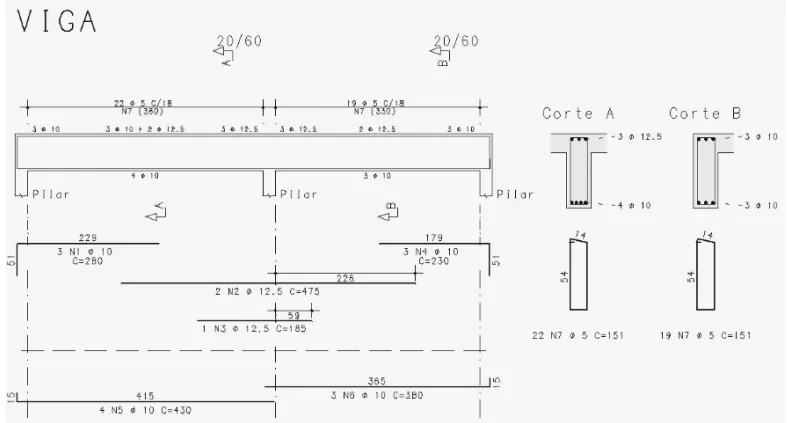

A figura a seguir apresenta o dimensionamento da armadura de uma viga que possui a atuação de um único carregamento vertical uniformemente distribuído de cima para baixo.

Com base nas informações apresentadas na figura, assinale a alternativa correta.

Alternativa A:
As armaduras transversais da viga têm bitolas de 10 mm e 12,5 mm.
Alternativa B:
Todas as armaduras longitudinais têm bitolas de 5 mm.
Alternativa C:
As armaduras N2 e N3 atuam resistindo principalmente ao esforço solicitante de momento fletor negativo da viga.
Alternativa D:
As armaduras N1 e N4 atuam resistindo principalmente ao esforço solicitante de momento fletor positivo da viga.
Alternativa E:
A armadura N7 atua resistindo principalmente ao esforço solicitante de momento fletor positivo da viga.
