Questão 2681083

Tecnologia da Informação · 2025

Questão

ID 2681083

Disciplina: Tecnologia da Informação

Assunto: DFD

Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade Virtual de São Paulo

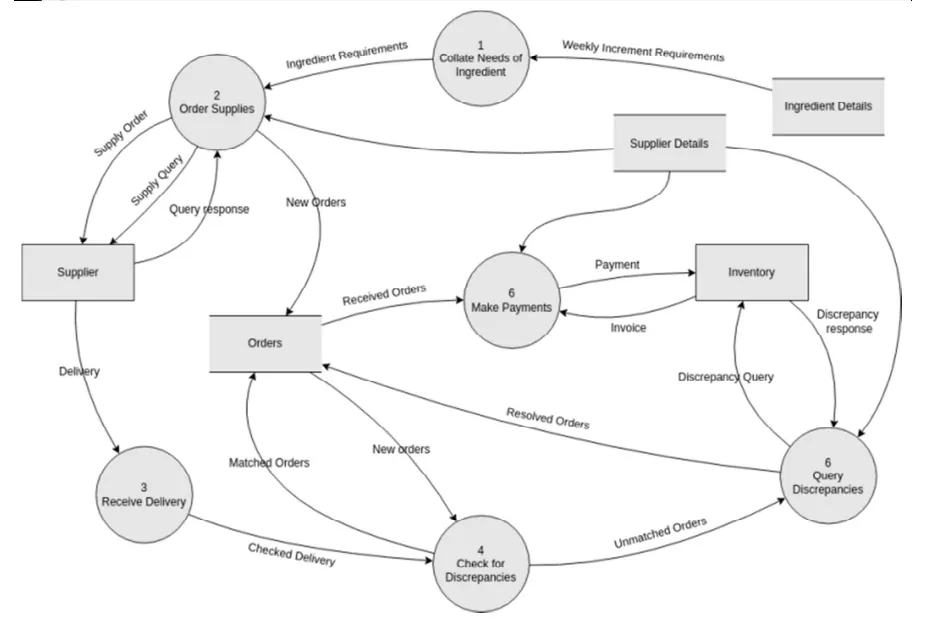

De acordo com a análise estruturada de sistemas, a figura precedente corresponde a um

Alternativa A:
UC (use case diagram), em que 3 Receive Delivery e e 2 Order Supplies são casos de uso. são casos de uso.
Alternativa B:
DFD (data-flow diagram), em que Orders é um depósito de dados. é um depósito de dados.
Alternativa C:
DC (context diagram), em que 6 Make Payments é um processo. é um processo.
Alternativa D:
diagrama entidade-relacionamento (DER), em que Supllier e Inventory são entidades.
Alternativa E:
DFD (data-flow diagram), em que Supplier Details é uma entidade externa. é uma entidade externa.
