Questão 2665607

Tecnologia da Informação · 2022

Questão

ID 2665607

Disciplina: Tecnologia da Informação

Assunto: Estruturas de Controle: Decisão e Repetição

Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Centrais de Abastecimento do Rio Grande do Sul

Para responder às questões 33 e 34, utilize o diagrama de Chapin ilustrado na Figura 2 abaixo.

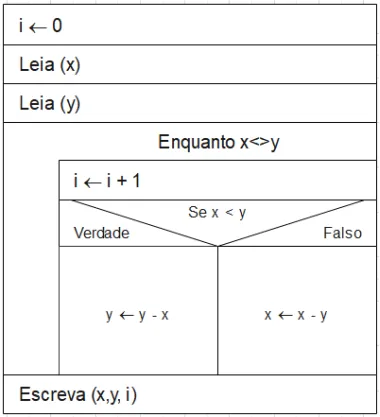

Figura 2 – Algoritmo em diagrama de Chapin

Analise os dois algoritmos abaixo, escritos em Portugol, no ambiente VisuAlg 3.0, chamados de Z1 e Z2, representados pelas Figuras 3 e 4.

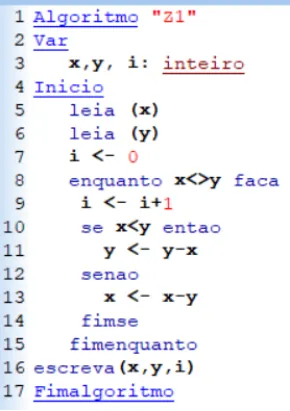

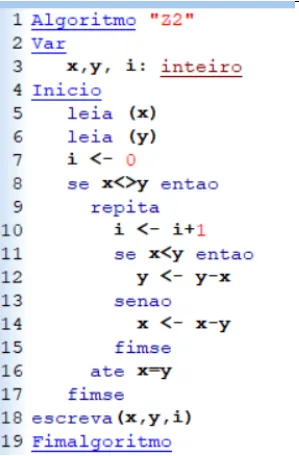

Figura 3 – Algoritmo Z1 ______________ Figura 4 – Algoritmo Z2

Em relação ao diagrama de Chapin da Figura 2, é correto afirmar que:

Alternativa A:
Somente Z1 possui o mesmo comportamento prescrito pelo diagrama de Chapin.
Alternativa B:
Somente Z2 possui o mesmo comportamento prescrito pelo diagrama de Chapin.
Alternativa C:
Z1 e Z2 apresentam o mesmo comportamento entre si e em relação ao diagrama de Chapin.
Alternativa D:
Z1 e Z2 apresentam o mesmo comportamento entre si, contudo ele é diferente do prescrito pelo diagrama de Chapin.
Alternativa E:
Z1 e Z2 não podem ser considerados equivalentes, no aspecto lógico e comportamental, ao diagrama de Chapin.
