Questão
ID 2658551Disciplina: Engenharia Civil
Assunto: Instalações Prediais de Água Fria
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria Municipal de Saúde de Manaus

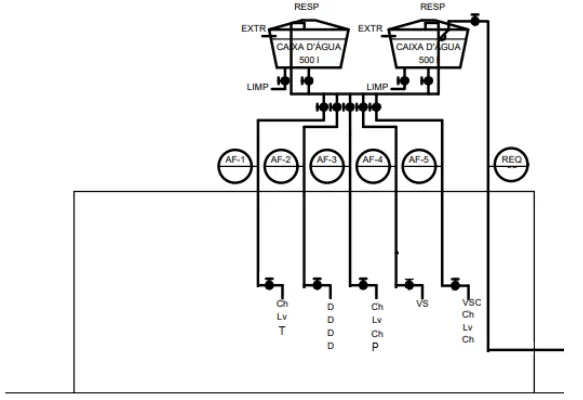

A figura a seguir apresenta parte do diagrama vertical de instalação hidráulica de uma residência unifamiliar; em seguida, apresentam-se tabelas que relacionam o peso de contribuição de cada aparelho.
Aparelho | Legenda | Peso |
Lavatório | Lv | 0,5 |
Chuveiro | Ch | 0,5 |
Ducha higiênica | D | 0,1 |
Vaso sanitário (válvula) | VS | 40 |
Vaso sanitário (caixa) | VSC | 0,3 |
Banheira | B | 1,0 |
Tanque | T | 1,0 |
Pia | P | 0,7 |
Soma dos pesos | Diâmetro |
0,1 a 0,4 | 15 mm |
0,5 a 3,3 | 20 mm |
3,4 a 14,7 | 25 mm |
14,8 a 45,0 | 32 mm |
45,0 a 108,0 | 40 mm |
Nessa instalação, o diâmetro do barrilete junto à saída da caixa d’água é de
