Questão
ID 2656893Disciplina: Engenharia Civil
Assunto: Cálculos
Ano: 2023 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de São Romão

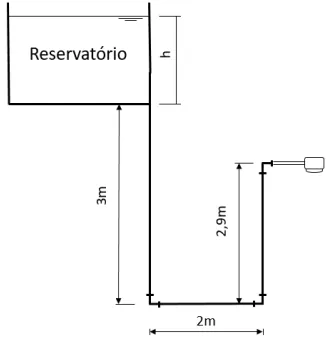

A figura a seguir representa a ligação de um reservatório elevado para um chuveiro residencial.
Fonte: O autor, 2023.
Considere:
• Perda de carga linear na tubulação: 0,06 m/m;
• Perda de carga concentrada por joelho 90º: 0,8 m/peça;
• Desprezo das cargas cinéticas.
Sabendo-se que a pressão mínima do chuveiro é 1,0 m.c.a, determine a altura mínima da água (h) no reservatório para que essa exigência seja cumprida.
