Questão
ID 2632810Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Consórcio de Informática na Gestão Pública
Para responder às questões 13 e 14, considere a Figura 2, que mostra, esquematicamente, um Diagrama Entidade Relacionamento (DER), notação "Peter Chen", no qual omitiu-se, intencionalmente, as cardinalidades do tipo mínimo/máximo. Nesse diagrama, encontra-se representada uma entidade fraca.

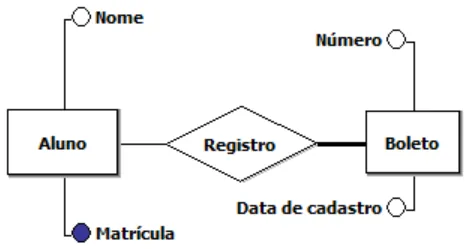

Figura 2 – DER
Considerando as etapas clássicas de um projeto de banco de dados, o DER mostrado na Figura 2 caracteriza-se por ser um produto do modelo:
