Questão
ID 2632792Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Consórcio de Informática na Gestão Pública
Para responder à questão 23, considere a Figura 6, que mostra, intencionalmente, apenas o fluxo básico de uma especificação de caso de uso.
1. O Jogador 1 inicializa o jogo. 2. O sistema solicita os dados do Jogador 2, para estabelecer a comunicação. 3. O Jogador 1 insere os dados do Jogador 2. 4. O sistema estabelece a comunicação virtual entre o Jogador 1 e 2 e emite alerta visual e sonoro informando para ambos que o jogo pode ser iniciado. 7. Quando o Jogador 2 aceita o jogo, o sistema desativa os alertas e possibilita o início do jogo entre ambos os jogadores. 8. O sistema ativa, obrigatoriamente, nesse momento, a funcionalidade que calcula a pontuação do jogo, baseado em uma série de dados e condições distintas. 9. Se o Jogador 1 desejar, poderá acrescentar, simultaneamente ao jogo, mais um novo participante, estabelecendo mais uma comunicação virtual agora com o Jogador 3. 10. O Jogo prossegue durante determinadotempo. Quando for encerrado o jogo entre os envolvidos, o sistema registra o vencedor, as pontuações e a hora de término do jogo e libera todos os recursos da comunicação virtual. 11. O caso de uso é encerrado. |
---------------Figura 6 – Especificação de caso de uso

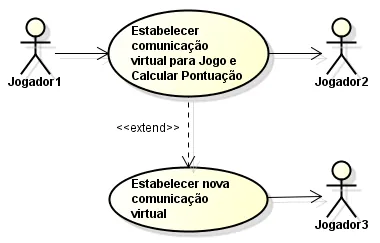

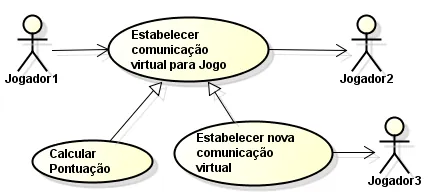

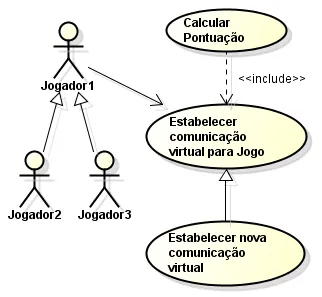

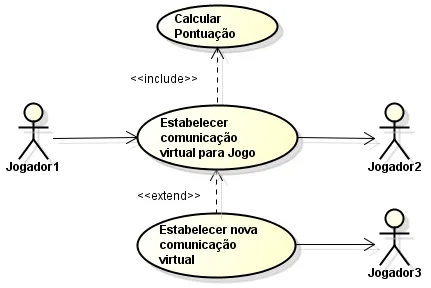

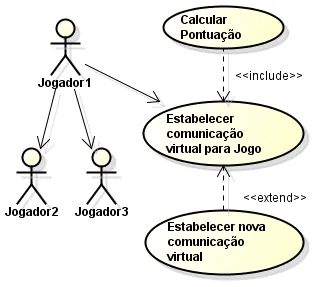

Tomando-se como base a especificação de caso de uso da Figura 6, assinale, dentre as alternativas a seguir, o Diagrama de Casos de Uso que melhor representa, de forma correta, tal especificação:
