Questão
ID 2628347Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2024 Banca: FURB - Universidade de Blumenau Órgão: Serviço Autônomo de Água e Esgoto de Blumenau

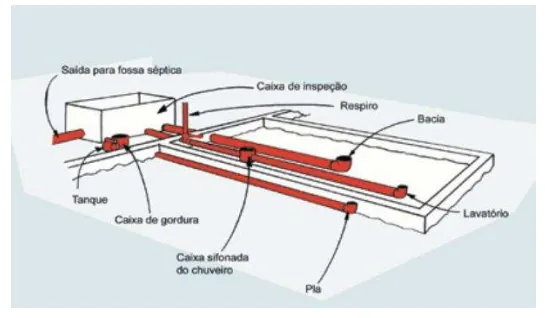

A imagem a seguir mostra a visualização dos esquemas genéricos de montagem dos componentes do sistema hidro sanitário:
O nome dado a essa imagem na leitura de projetos é:
