Questão
ID 2588643Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2010 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Secretaria de Estado do Desenvolvimento Social de Santa Catarina

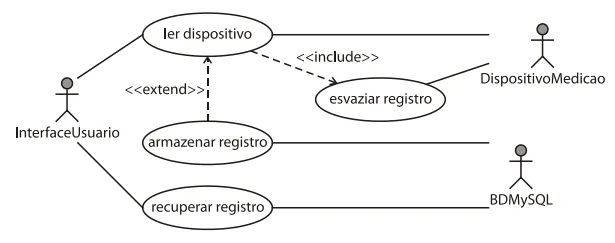

Identifique se são verdadeiras ( V ) ou falsas ( F ) as afirmações com relação ao diagrama de casos de uso mostrado abaixo.
( ) A ocorrência de ‘ler dispositivo’ implica a ocorrência de ‘esvaziar dispositivo’.
( ) Quando da ocorrência de ‘ler dispositivo’, é possível, mas não obrigatória, a ocorrência de ‘esvaziar dispositivo’.
( ) A ocorrência de ‘ler dispositivo’ implica a ocorrência de ‘armazenar registro’.
( ) Quando da ocorrência de ‘ler dispositivo’, é possível, mas não obrigatória, a ocorrência de ‘armazenar registro’.
( ) A associação de dois atores a um mesmo caso de uso sempre implica a participação simultânea dos dois atores no caso de uso.
( ) O ator ‘InterfaceUsuario’ participa dos quatro casos de uso da modelagem.
Assinale a alternativa que indica a sequência correta, assinalada de cima para baixo.
