Questão
ID 2585358Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Agência de Fomento do Rio de Janeiro

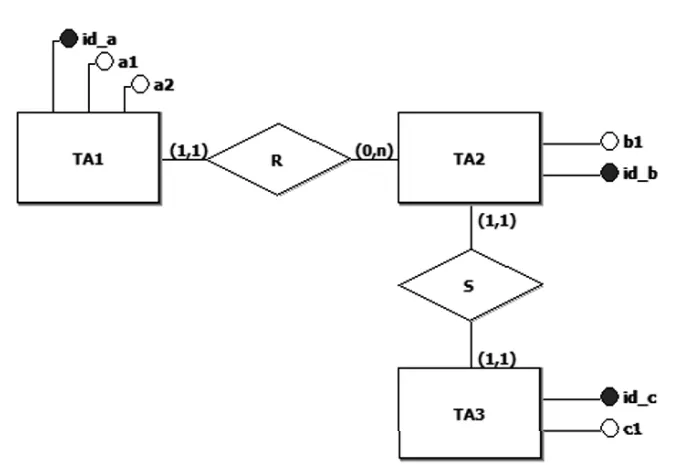

Considere o diagrama E-R a seguir.
Para simplificar, todos os atributos desse modelo E-R devem ser considerados itens de dados do tipo cadeia de caracteres (TEXT).
A partir desse diagrama, foi produzido um conjunto de tabelas relacionais por meio da aplicação de regras de transformação. Essas regras preservaram a semântica do modelo E-R, além de propiciarem mais eficiência nas operações de junção sobre as tabelas obtidas.

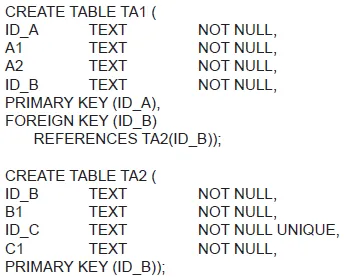

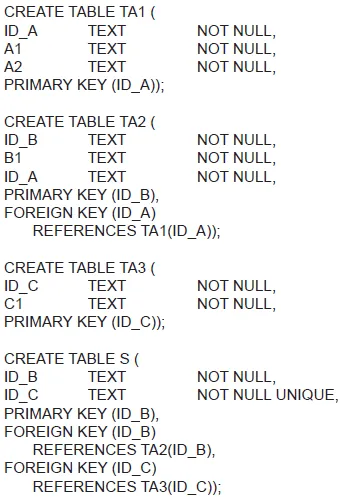

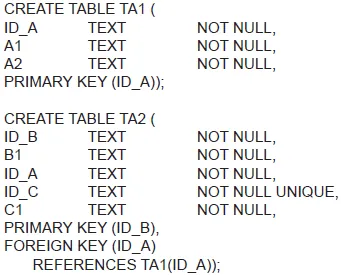

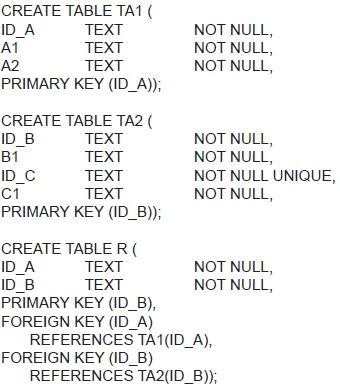

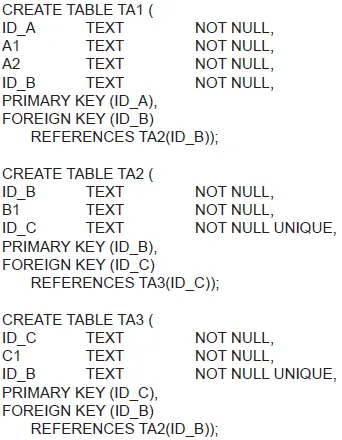

Qual conjunto de tabelas atende às transformações aplicadas?
