Questão
ID 2578100Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria de Educação e Esportes de Pernambuco

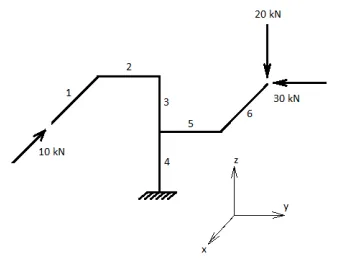

A figura a seguir mostra um pórtico espacial engastado e livre composto de 6 barras, cada uma com 4 m de comprimento.
Sabendo que os ângulos entre as barras são todos iguais a 90°, o valor do momento torçor na barra 4, em kNm, é
