Questão 2561746

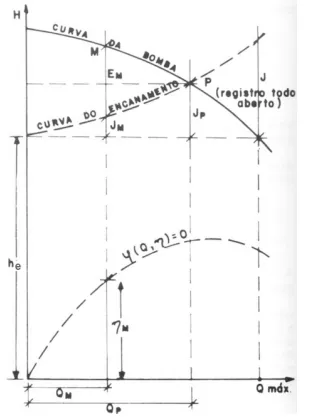

Observe as curvas características da bomba e do encanamento (sistema), bem como a curva de eficiência, que mostram o ponto ótimo de operação P dessa bomba ligada ao encanamento, considerando o registro todo aberto no ponto P

Sabendo que h_e é a altura estática de desnível e que para um ponto i genérico: Ji é a perda de carga, ηi é o rendimento e Qi é a vazão, analise as afirmativas a seguir.i é o rendimento e Qi é a vazão, analise as afirmativas a seguir.

I. Para uma vazão Q maior que Q_p a energia fornecida pela bomba é insuficiente para vencer o desnível (h_e) e a resistência da tubulação (J).

II. Se o registro for fechado baixando a vazão para Q_M a energia fornecida pela bomba será superior à resistência do encanamento (J_M).

III. Se o registro for fechado baixando a vazão para Q_M haverá uma sobra de energia que dará um rendimento acima do ótimo.

Assinale:
