Questão
ID 2552251Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2010 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Assembleia Legislativa de Santa Catarina

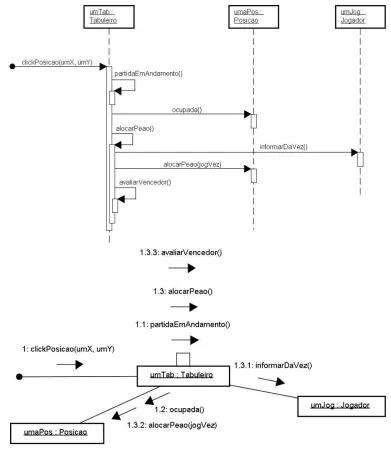

Considere os diagramas de UML abaixo:
Analise as afirmações a seguir, a respeito do diagrama.
I. Nos dois tipos de diagrama (de sequência e de comunicação) é possível condicionar o envio de uma mensagem ao resultado de uma expressão booleana (guarda). .
II. Nos dois tipos de diagrama (de sequência e de comunicação) é possível representar mensagens enviadas concorrentemente.
III. Como regra geral, pode-se afirmar que há total equivalência semântica entre os diagramas de comunicação e de sequência; isto é, uma modelagem produzida com um pode ser convertida no outro, sem perda de informação.
IV. Há total equivalência semântica entre os dois diagramas apresentados.
Assinale a alternativa que contém todas as afirmações corretas.
