Questão
ID 2552246Disciplina: Tecnologia da Informação
Assunto: Diagramas Comportamentais
Ano: 2010 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Assembleia Legislativa de Santa Catarina

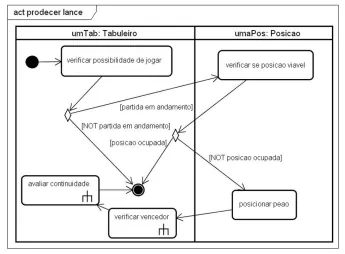

Considere o diagrama de atividades de UML abaixo:
Analise as afirmações a seguir, a respeito do diagrama.
I. O diagrama apresenta duas partições.
II. O diagrama apresenta duas ações e três atividades.
III. Após a ocorrência de “verificar se posicao viavel” necessariamente haverá a ocorrência de ”posicionar peao”.
IV. Após a ocorrência de “posicionar peao”, necessariamente haverá a ocorrência de “verificar vencedor”.
Assinale a alternativa que contém todas as afirmações corretas.
