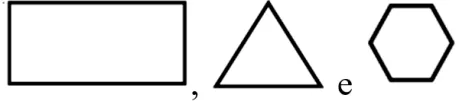

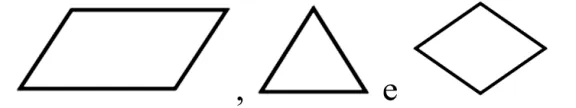

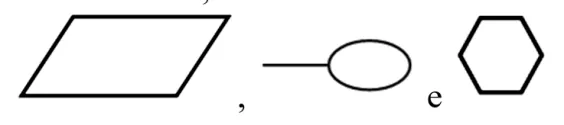

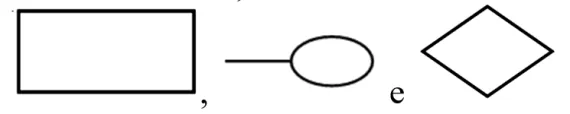

No que tange aos projetos lógico e físico de BD, a modelagem assume papel de extrema importância. Entre as ferramentas disponíveis, o Modelo Entidade Relacionamento (MER) é um modelo utilizado na Engenharia de Software para descrever as entidades envolvidas em um domínio de negócios, com seus atributos e os relacionamentos. Esse modelo representa de forma abstrata a estrutura que possuirá o banco de dados da aplicação, sendo o Diagrama Entidade-Relacionamento (DER) a representação gráfica do MER. Na elaboração de um DER, de acordo com a notação Peter Chen para representar entidades, atributos, relacionamentos e especialização, respectivamente, foram padronizados os seguintes símbolos:
