Questão 2537731

Quando e se necessário, use os seguintes valores para as quantidades a seguir:

Aceleração local da gravidade g= 10 m/s².

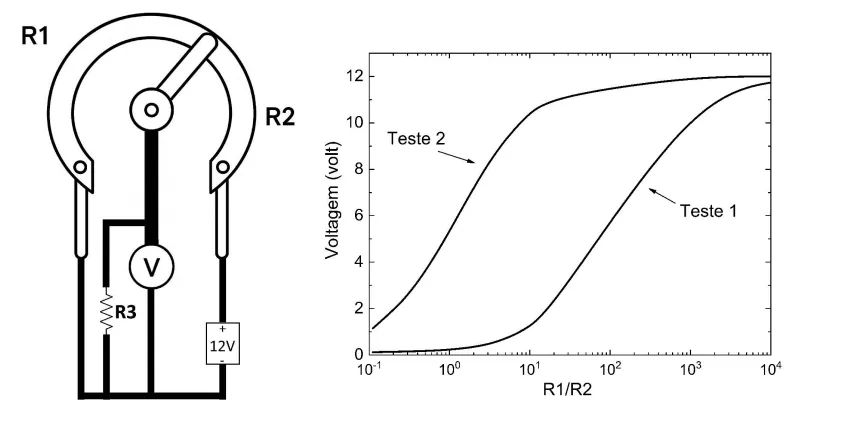

O circuito mostrado na figura é composto por um potenciômeitro conectado a uma bateria de 12 V. Quando o cursor do potenciômetro é girado no sentido anti-horário, a resistência R1 tende a zero, e R2 atinge seu valor máximo; no sentido horário, ocorre o contrário. Um voltímetro ideal está conectado ao terminal central do potenciômetro, medindo a diferença de potencial entre esse ponto e o terminal negativo da bateria. Dois testes foram realizados nesse circuito. No Teste 1, uma resistência desconhecida R3 foi conectada, e a voltagem indicada pelo voltímetro foi registrada à medida que o cursor do potenciômetro era girado no sentido horário. No Teste 2, uma outra resistência desconhecida R4 substituiu a R3, e o procedimento foi repetido. O gráfico Vx R1/R2 mostra os resultados obtidos nos dois testes. Com base no que foi apresentado, é possível afirmar que
