Questão 2537669

Quando necessário, use os seguintes valores para as constantes:

Aceleração local da gravidade g = 10 m/s². Velocidade da luz no vácuo c = 3,0 \(\times\) 10⁸ m/s.

Aproximações numéricas: log 2 \(\approx\) 0;30, log 3 \(\approx\) 0;48 e ln 10 \(\approx\) 2;3.

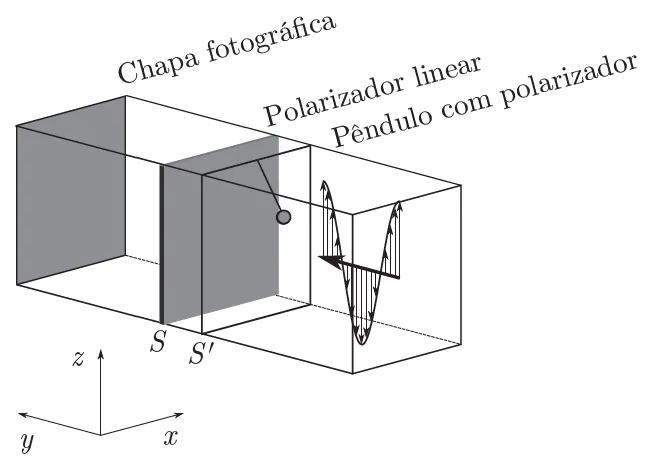

Considere um filtro polarizador linear no plano S, cuja polarização é paralela ao eixo x. Uma onda eletromagnética com polarização linear no eixo z propaga-se na direção do eixo y. Um pêndulo é colocado na frente do filtro. A ponta do pêndulo contém uma pequena placa circular feita de um filtro de polarização linear. Quando o pêndula está em repouso, a polarização é paralela ao eixo x. O pêndulo oscila no plano S' , de 90º a 90º, conforme mostra a figura. Uma chapa fotográfica capaz de absorver a onda eletromagnética é colocada atrás dos filtros de polarização. Despreze efeitos de difração e interferência. Considere que os planos S e S' são paralelos ao plano xz .

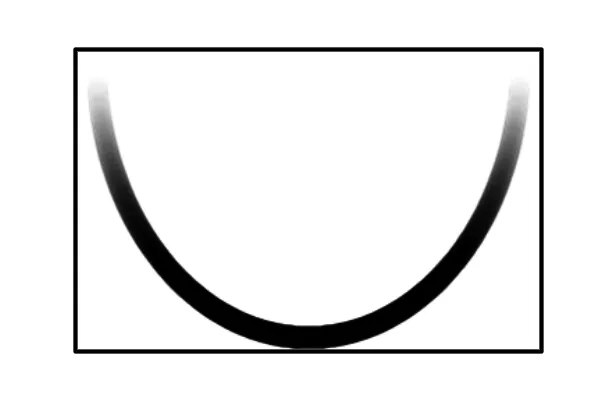

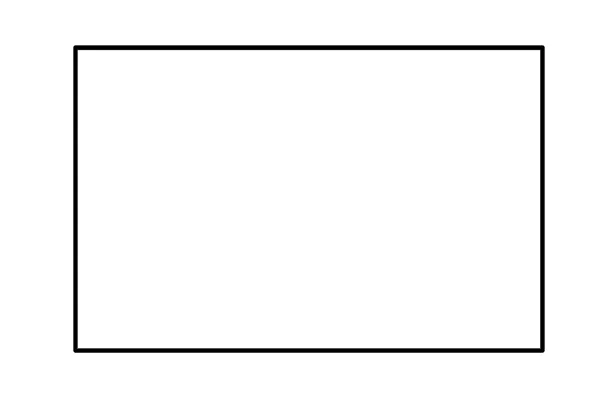

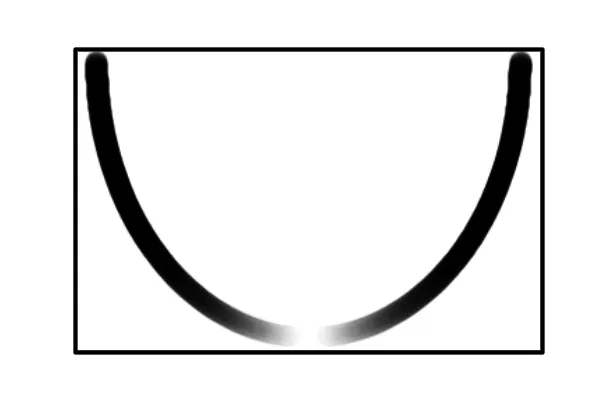

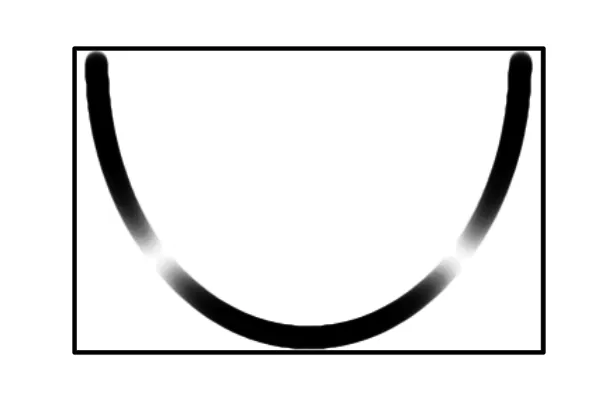

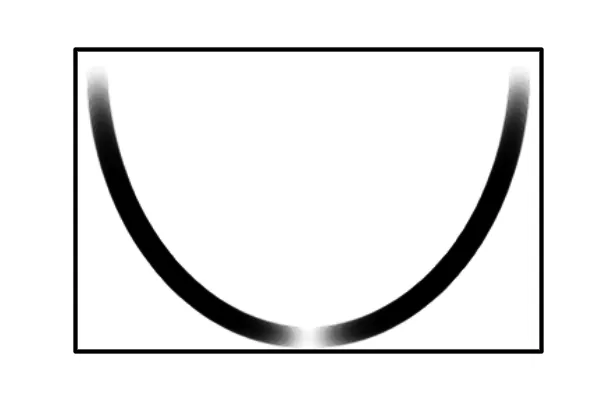

Assinale a alternativa que melhor representa o que vai ser visto na chapa fotográfica.
