Questão 2536303

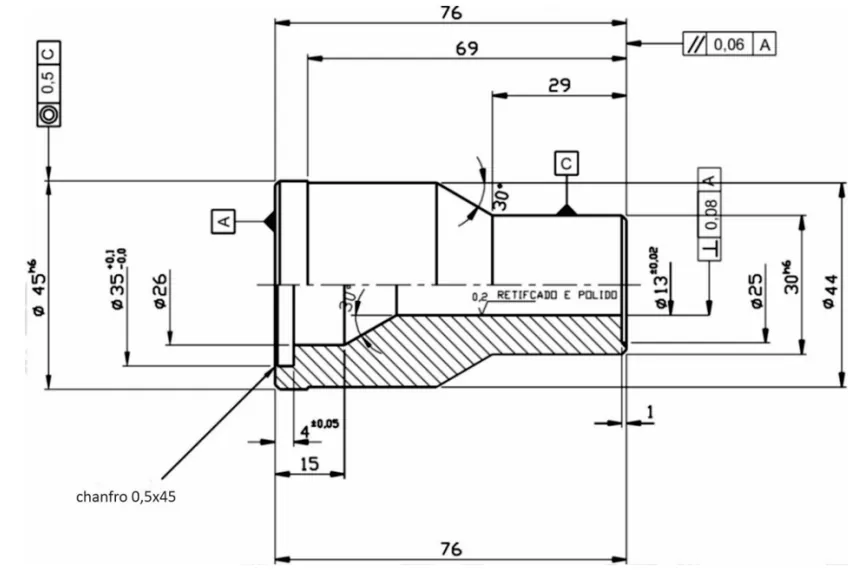

O eixo de simetria da peça deve apresentar concentricidade em relação ao eixo do cilindro com 30 mm de diâmetro, dentro de 0,5 mm de tolerância.

O eixo do furo com 13 mm de diâmetro deve ser paralelo à superfície A, dentro de 0,08 mm de tolerância de forma.

A face lateral do diâmetro de 30 mm deve ser perpendicular, dentro de uma tolerância de 0,06 mm em relação a ela mesma.

O furo com 13 mm de diâmetro deve ter rugosidade mínima de 20 µm antes do processo de retificação e polimento.

A adoção de tolerâncias h6 nessa peça é adequada a uma montagem com um ajuste com interferência, característica de processos de mecânica de qualidade grosseira.
