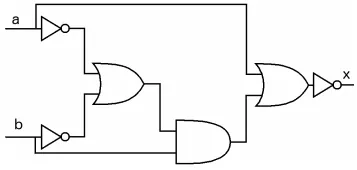

Analise o diagrama de portas lógicas a seguir, considerando a e b as entradas e x a saída.
Considerando o circuito apresentado, analise as sentenças a seguir:
I. Quando as entradas "a" e "b" forem 0 (zero), a saída "x" será 0 (zero)
II. Quando as entradas "a" e "b" forem 1 (zero), a saída "x" será 0 (zero)
III. Quando a entrada "a" for 1 (um), e a entrada "b" for 0 (zero) a saída será 0 (zero)
IV. Quando a entrada "a" for 0 (zero), e a entrada "b" for 1 (um) a saída será 1 (um)
Assinale a alternativa em que todas a(s) sentença(s) está(ão) CORRETA(S):
