Questão 2506910

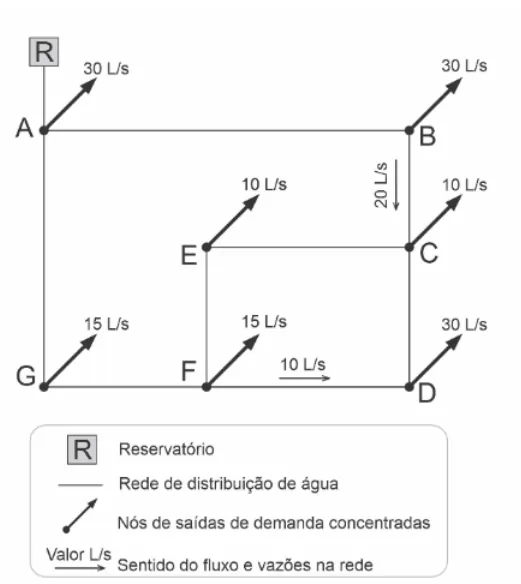

Observe a figura a seguir, representativa de uma rede de distribuição de água malhada contendo dois anéis.

Considerando a infraestrutura da rede de distribuição de água apresentada, o posicionamento do reservatório de alimentação situado a montante da rede, os nós que representam as demandas de água concentradas e as vazões e sentido de fluxo de água nos trechos BC e FD, a vazão no trecho AG equivale a
