Questão 2497820

Nas questões de Física, quando necessário, use aceleração da gravidade: g = 10 m/s²

sen 30º = \(\frac{1}{2}\) ; cos 30º = \(\frac{\sqrt{3}}{2}\)

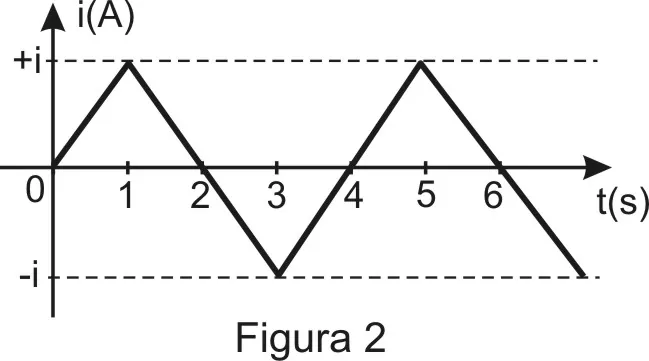

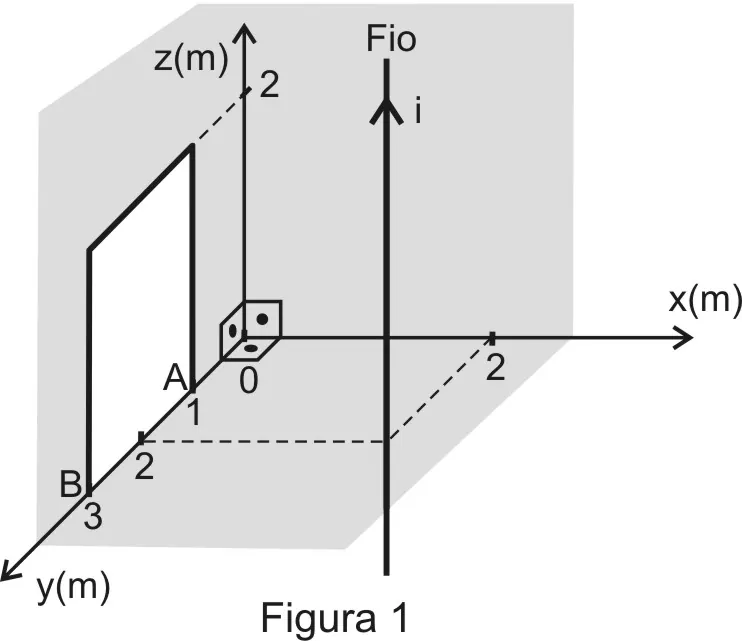

A Figura 1 mostra uma espira quadrada, feita de material condutor, contida num plano zy, e um fio condutor retilíneo e muito longo, paralelo ao eixo z, sendo percorrido por uma corrente elétrica de intensidade i, dada pelo gráfico da Figura 2.

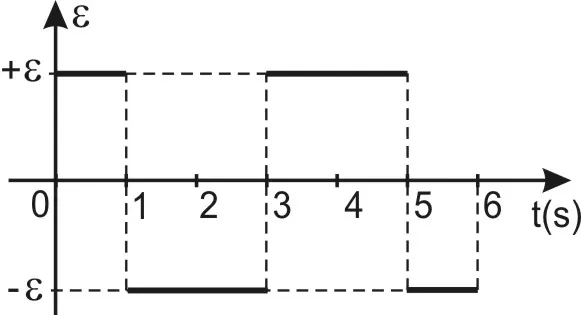

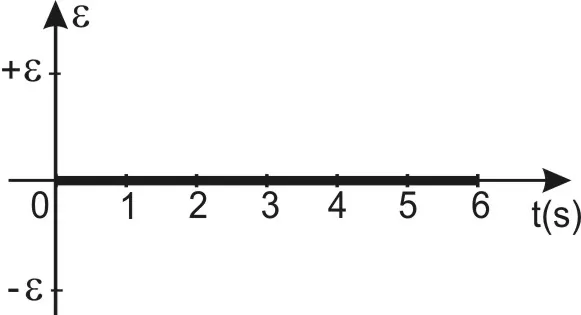

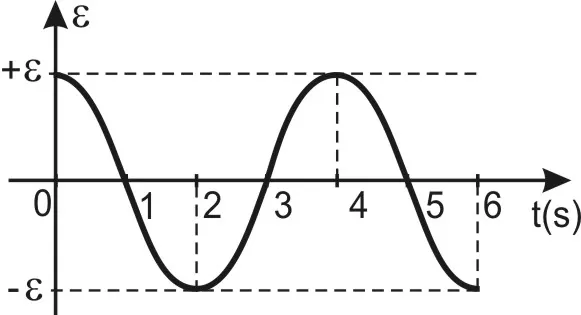

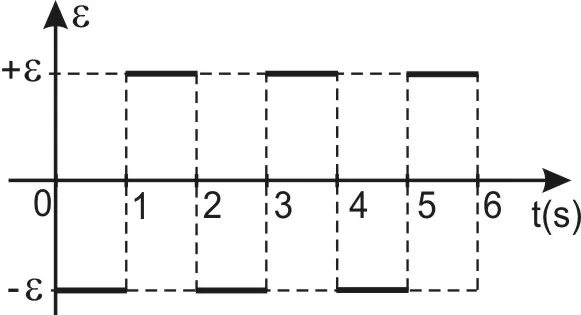

A partir da análise das Figuras 1 e 2, pode-se afirmar que o gráfico que melhor representa a fem induzida ε entre os pontos A e B é
