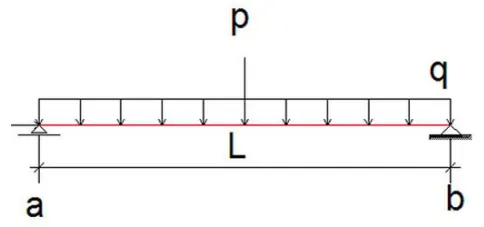

Considere uma viga metálica com seção retangular, admitindo que a flexão pura se dê em torno da linha neutra, localizada no centro de gravidade da seção. Atente para a figura e os dados apresentados em seguida.

Dados:

L = 8,00m

p = 30,0kN

q = 10,0kN/m

Seção:

A = 30,0cm (Largura da seção)

B = 60,0cm (Altura da seção)

p está localizada no centro do vão, ou seja, L/2

1,0kN.m = 100,00kN.cm

Fórmulas:

R_a = R_b = (p/2) + (q.L/2) → Reações nos Apoios (kN)

M_{X = 5} = (R_a . X) – (q . X²/2 ) – {p . (X – 4)} →

Momento Fletor (kN.m)

W = (A.B²)/6 → Módulo de Resistência (cm³)

σ_{X = 5} = M/W → Tensão de Tração (kN/cm²)

A partir dos dados acima dispostos, assinale a opção que apresenta corretamente os valores do momento fletor, da tensão de tração na fibra inferior de extremidade na seção a 5,00m do apoio a e das reações em a e b.
