Questão
ID 2490918Disciplina: Engenharia Civil
Assunto: Levantamento de Quantitativos
Ano: 2019 Banca: Universidade Estadual do Ceará Órgão: Prefeitura Municipal de Sobral

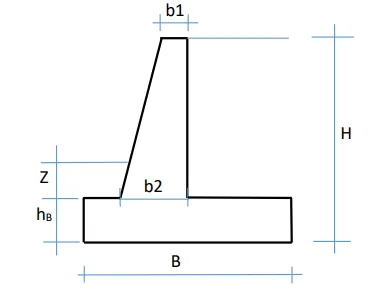

Muros de arrimo à flexão são estruturas de contenção em concreto armado construídas na vizinhança de aterros. Para sua execução, necessitase realizar um orçamento para a apropriação dos quantitativos e levantamento dos custos que possibilitarão sua realização. Atente à figura a seguir, que representa a estrutura de um muro de arrimo à flexão, e aos dados, valores e fórmulas abaixo apresentados.
Dados:
H – altura do muro (m);
b1 – largura da crista do muro (m);
z – profundidade de cobrimento da base B (m);
b2 – largura da base, peça vertical (m);
B – largura da base maior inferior (m);
hB – altura da base B (m);
AB – área da base (m2);
AH – área do muro vertical (m2);
VB – volume unitário da base (m3/m linear);
VH – volume unitário do muro vertical (m3/m linear);
VT – volume unitário total (m3/m linear)
Valores:
H = 10,00m;
b1 = 0,20m;
z = 0,30m;
B = 0,70.H;
Fórmulas:
b2 = 0,10.H;
hB = 0,10.H;
AB = B.1,0;
VB = AB.hB;
AH = {(b1+b2)/2}.H;
VH = AH.1,0;
VT = VB + VH;
H(m) | 10,00 | AB(m2) | ........ |
b1(m) | 0,20 | VB(m3) | |
B(m) | AH(m2) | ||
b2(m) | VH(m3) | ||
hB(m) | VT(m3) |
Valor do Concreto Armado Completamente Executado: R\$ 1.875,00/m3; Custo Unitário para Executar 1,00 metro linear do Muro: CU R\$ = VT . 1.875,00; Custo Total para executar 70,00 metros lineares: CT R\$ = 70,00.CU. |
Com base nos dados apresentados, levante os quantitativos para a execução de 70,00 metros lineares da estrutura apresentada, calcule o valor financeiro a partir do valor do concreto armado completamente executado e em seguida assinale a opção correta.
