Questão 2490833

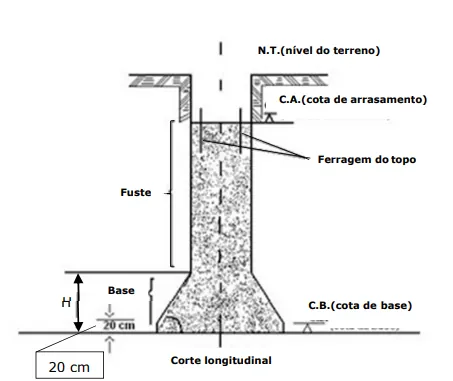

Os tubulões são elementos estruturais de fundação profunda, construídos, concretando-se um poço (com ou sem revestimento), dotado de uma base alargada. Dividem-se em dois tipos básicos: a céu aberto, em geral sem revestimento, e a ar comprimido, ou pneumático, cuja escavação é feita em câmara sob pressão. Considerando dimensionarse um tubulão a céu aberto, revestido com a finalidade de apoiar o pilar de uma ponte, deve-se, a partir dos dados apresentados, calcular o diâmetro do fuste, o diâmetro e a altura da base, nas dimensões que atendam à carga aplicada.

Dados:

γ_F = 1,4;

γ_C = 1,5;

P = 1.200,00 tf;

f_CK = 1.500,00 tf/m²;

σ_ADM = 60,00 tf/m².

Onde:

γ_F é o coeficiente de majoração das ações e solicitações;

γ_C é o coeficiente de minoração da resistência do concreto;

P é a carga de serviço atuando sobre o tubulão;

f_CK é a tensão característica do concreto-massa;

σ_ADM é a tensão admissível de suporte sobre a camada competente do solo na cota de assentamento do tubulão.

Fórmulas:

F = \(\sqrt{(4.γ_F.P)/(\pi.0,85.f_{ck}/γ)}\)

B = \(\sqrt{(4.P)/(\pi.σ_{ADM})}\)

Considere = 3,14.

Onde:

F é o diâmetro do fuste em metros;

B é o diâmetro da base alargada em metros.

Então, é correto afirmar que os valores de F e B são, respectivamente,
