Questão 2490813

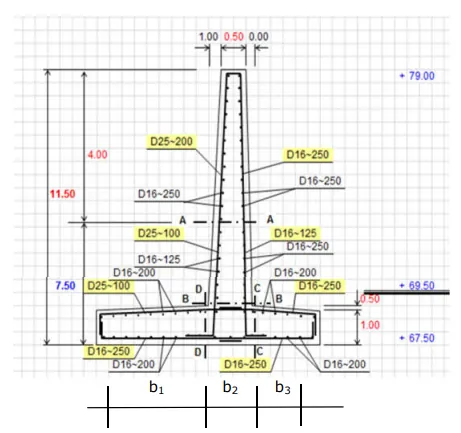

Para a elaboração do orçamento de uma obra, necessita-se a priori fazer o levantamento das quantidades de serviços envolvidos no projeto. Em seguida, a formulação de preços unitários para cada serviço através de composições por seus insumos, sejam eles constituídos por materiais, equipamentos ou mão de obra, com a inclusão dos encargos sociais incidentes sobre o valor da mão de obra e da taxa de BDI formulada em composição específica. Para a construção do muro de arrimo em concreto armado ilustrado na figura abaixo, faça o quantitativo do concreto massa, em seguida a sua composição e o custo daqueles materiais para a execução de 60,0 metros do muro.

Dados:

• H = 11,50 m;

• b₁ = 7,00 m;

• b₂ = 1,50 m;

• b₃ = 3,50 m;

• B = 1,00 m;

• h₁ = h₂ = 1,00 m;

• h₃ = 1,20 m.

Fórmulas:

Quantitativo - Volume total para 1,00 metro de muro:

V₁ = (h₁ + h₃)/2*b₁*1,00 em m³/m;

V₂ = (0,50 + b₂)/2*H*1,00 em m³/m;

V₃ = (h₃ + h₂)/2*b₃*1,00 em m³/m;

V_B = V₁ + V₂ + V₃ em m³/m.

Composição de custo para preparo de concreto estrutural, com betoneira, controle tecnológico tipo A, f_CK = 20 MPa – Unidade: m³.

Orçamento para a execução de um muro de arrimo em concreto armado:

Então, o volume, o custo unitário e o custo total para a execução de 60 metros lineares do concreto massa desta obra serão, respectivamente,
