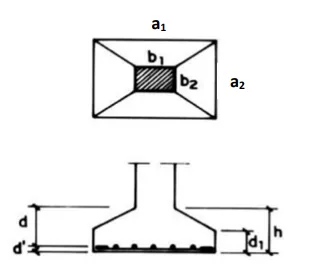

Para a figura abaixo e os dados apresentados, calcule as dimensões de uma sapata ou fundação superficial e sua área de armadura, considerando a tensão admissível no solo de 2,2 kgf/cm².

Dados:

• Solo: areia;

• Tensão admissível no solo:

σ_ADM = 2,2 kgf/cm²

• Carga axial no pilar:

P = 120.000,00 kgf

• Pilar:

b₁ = 60,00 cm;

b₂ = 30,00 cm;

a₁ = 250 cm;

d₁ = 25,00 cm;

d’= 5,00 cm.

Fórmulas:

Área da base da sapata em cm²:

A = P/σ_ADM

Lado menor da sapata em cm:

a₂ = A_B /a₁

Cálculo da altura em cm, considerando a sapata rígida:

h = (a₁ – b₁)/4 + 5

Altura útil da sapata em cm:

d = h – d’

Aço CA 50B:

f_YD = 4.348 kg/cm²;

Cálculo da Armadura em cm²:

A_S = 1,4*P*(a₁ – b₁)/8*f_YD*d

Os corretos valores de a₂, em cm; h, em cm; d, em cm; e As, em cm²/m são, respectivamente,
